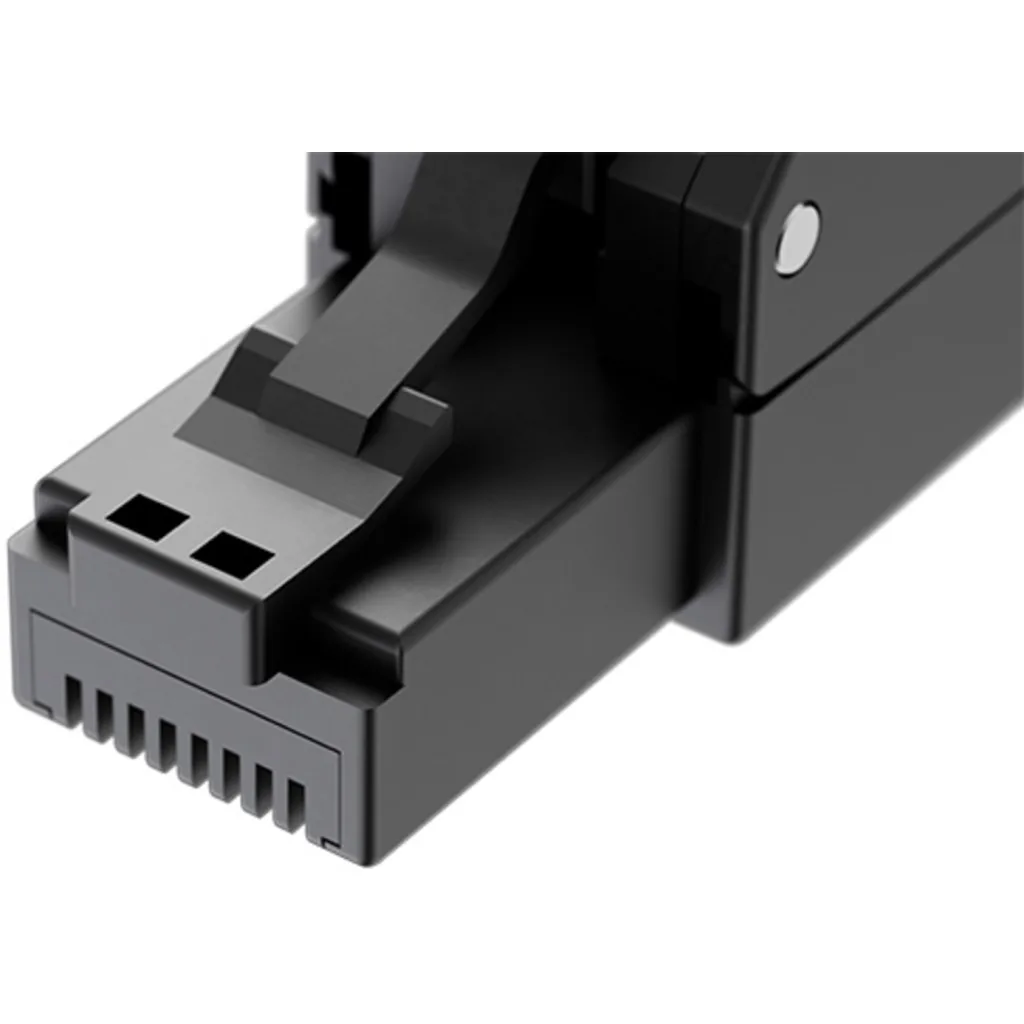

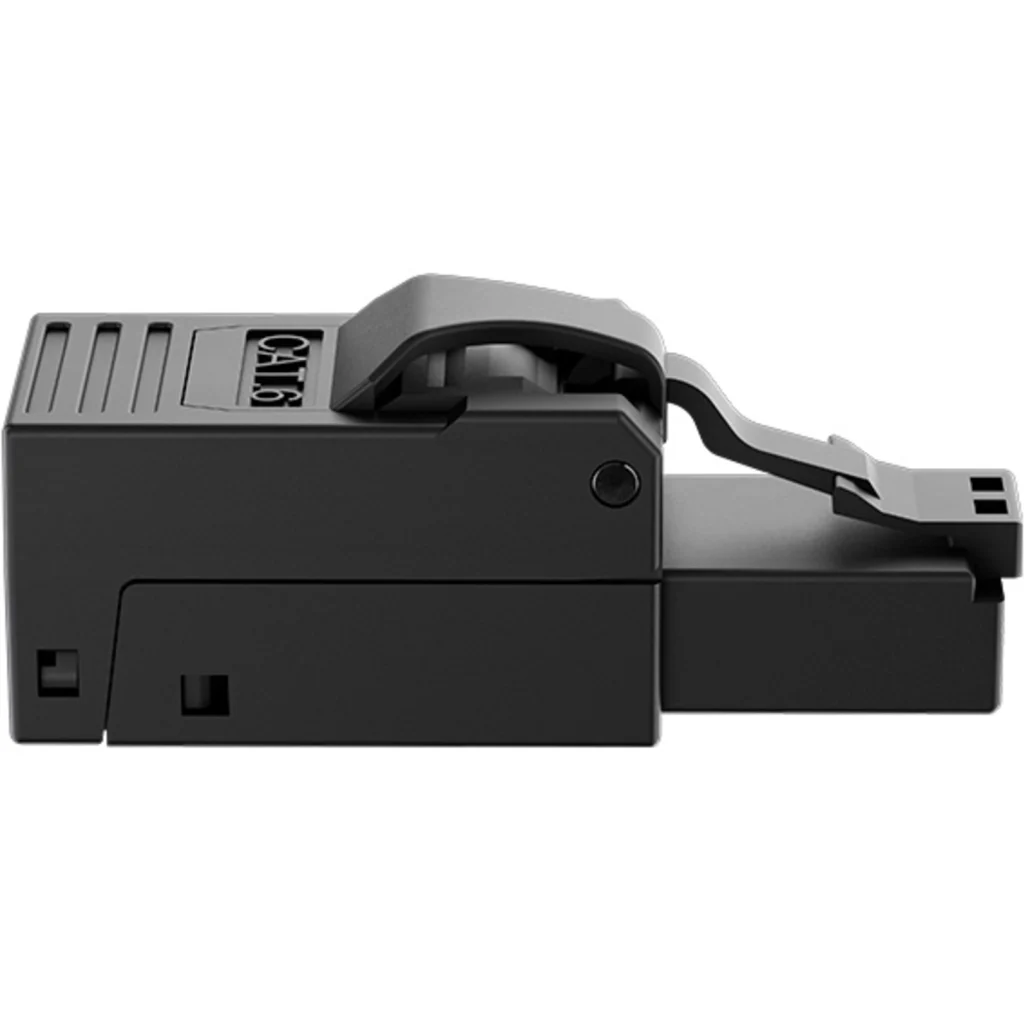

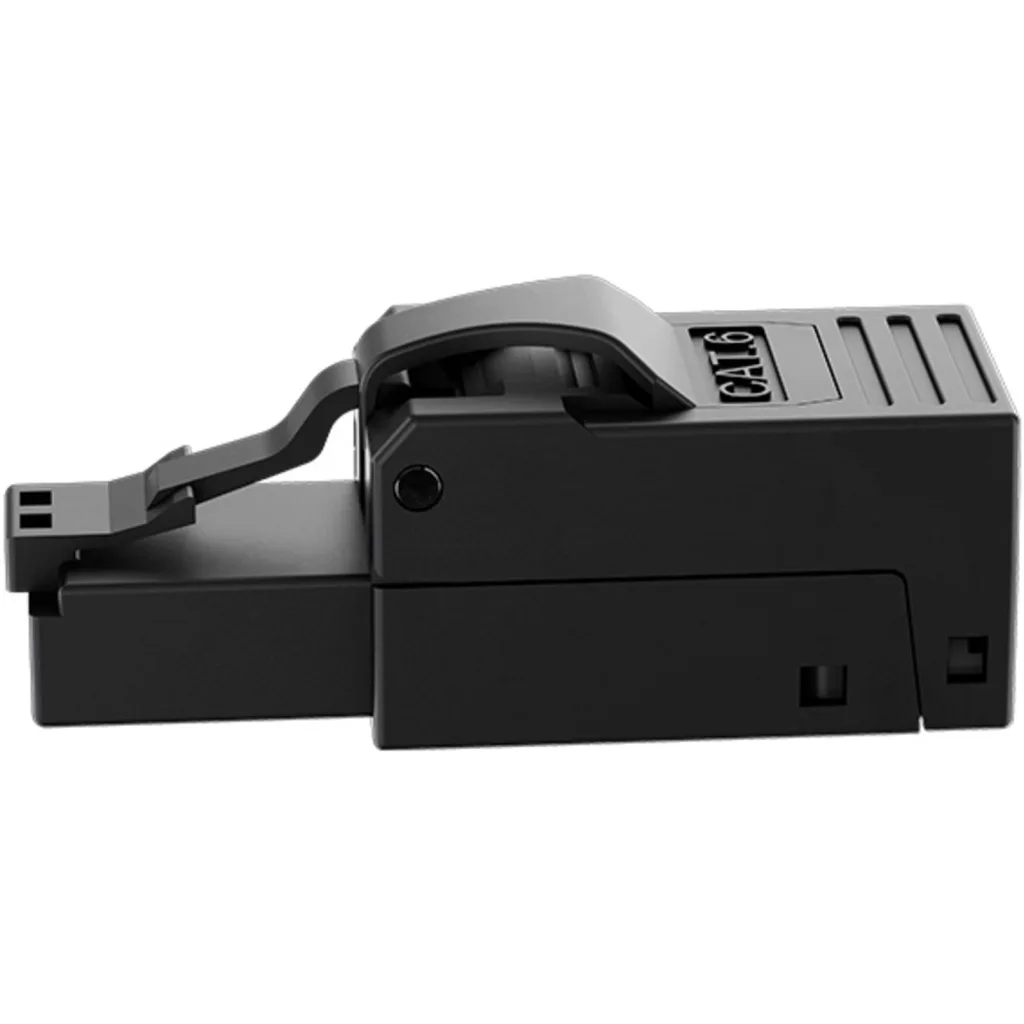

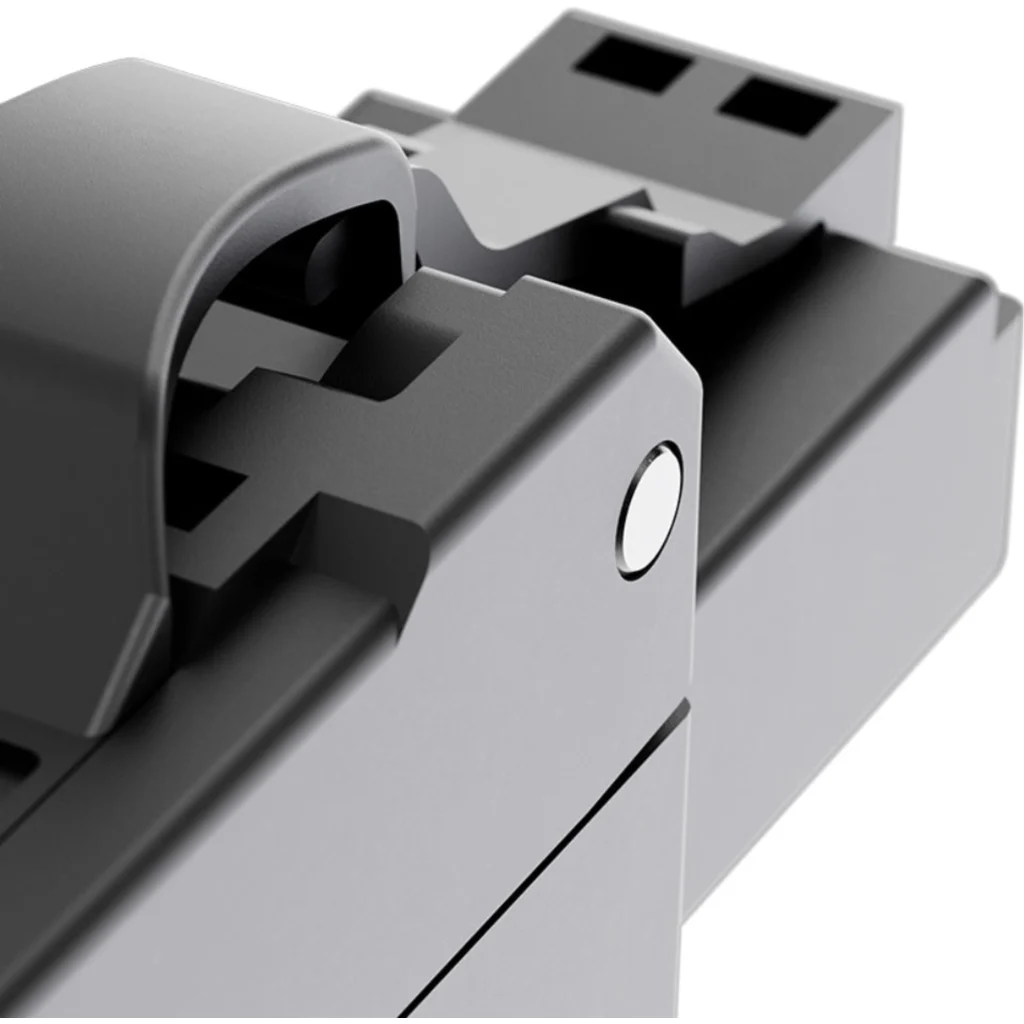

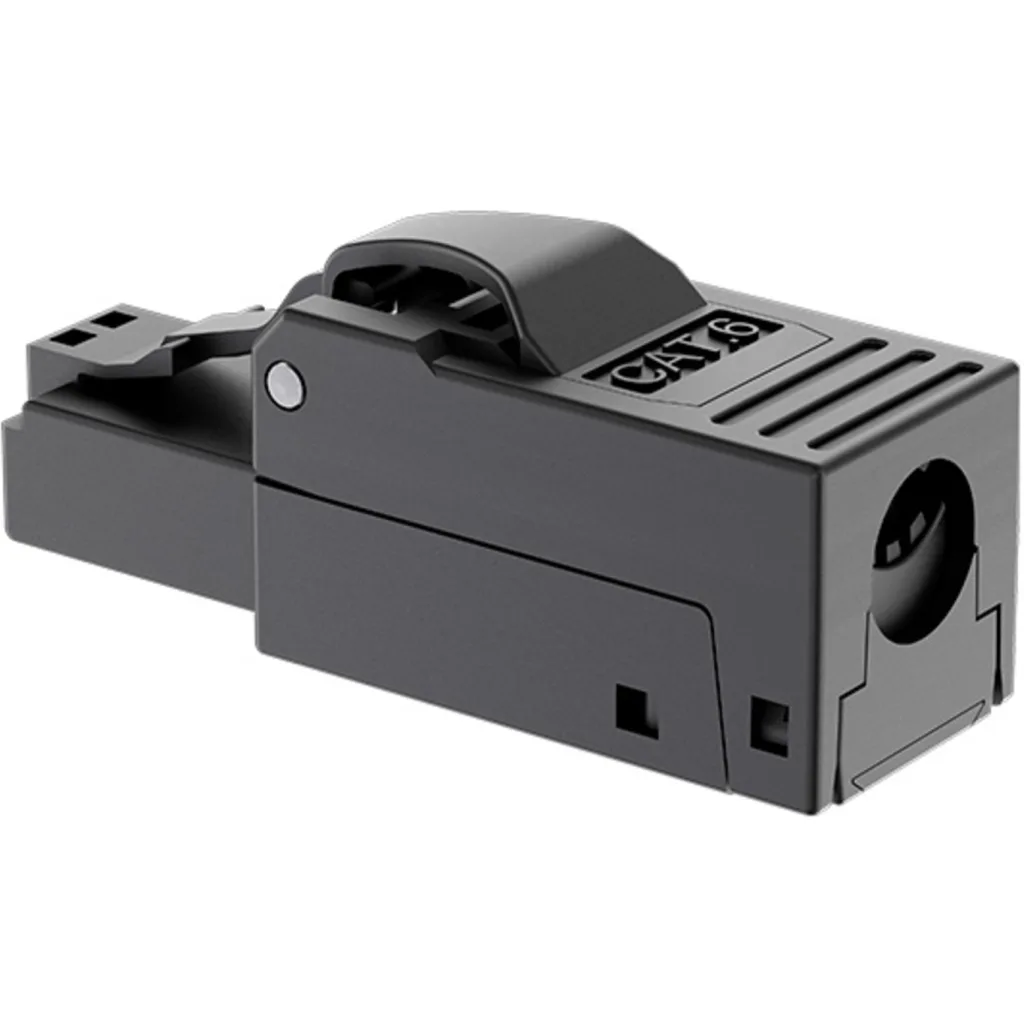

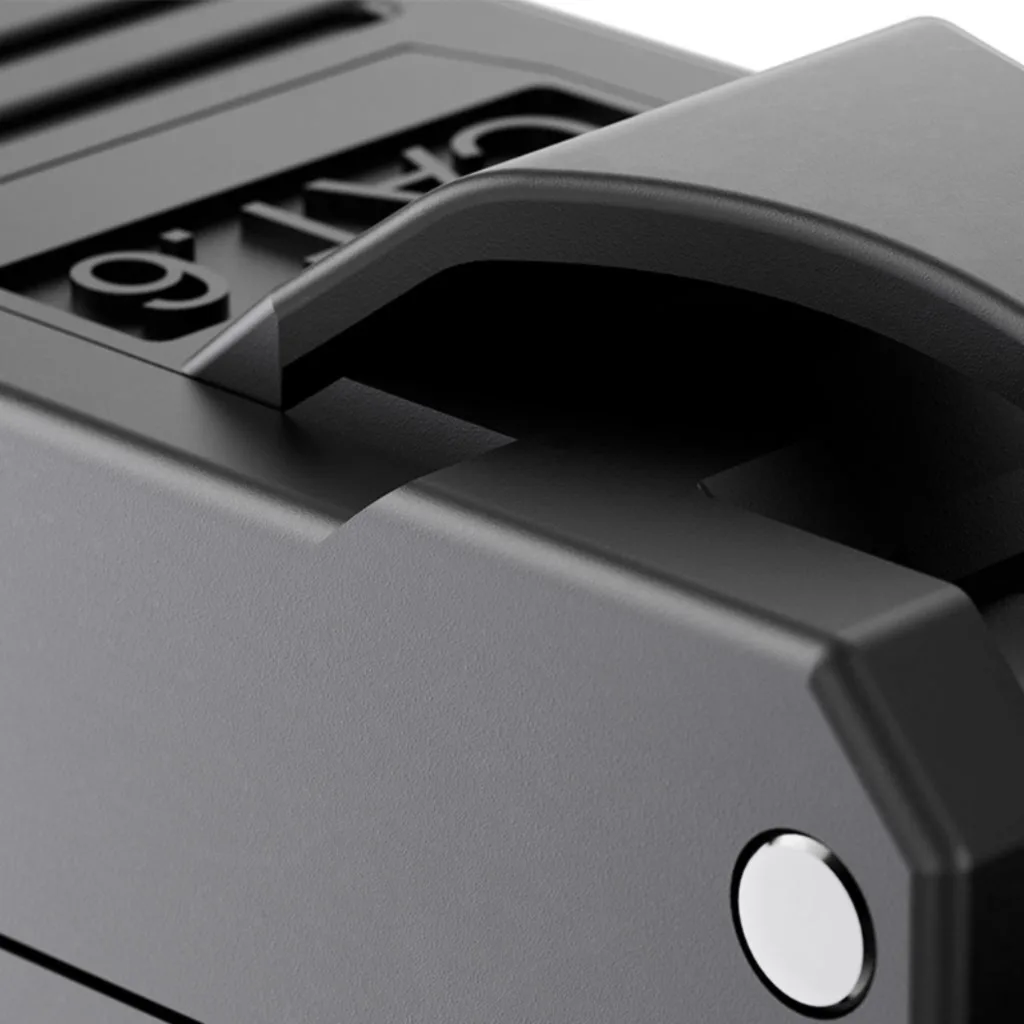

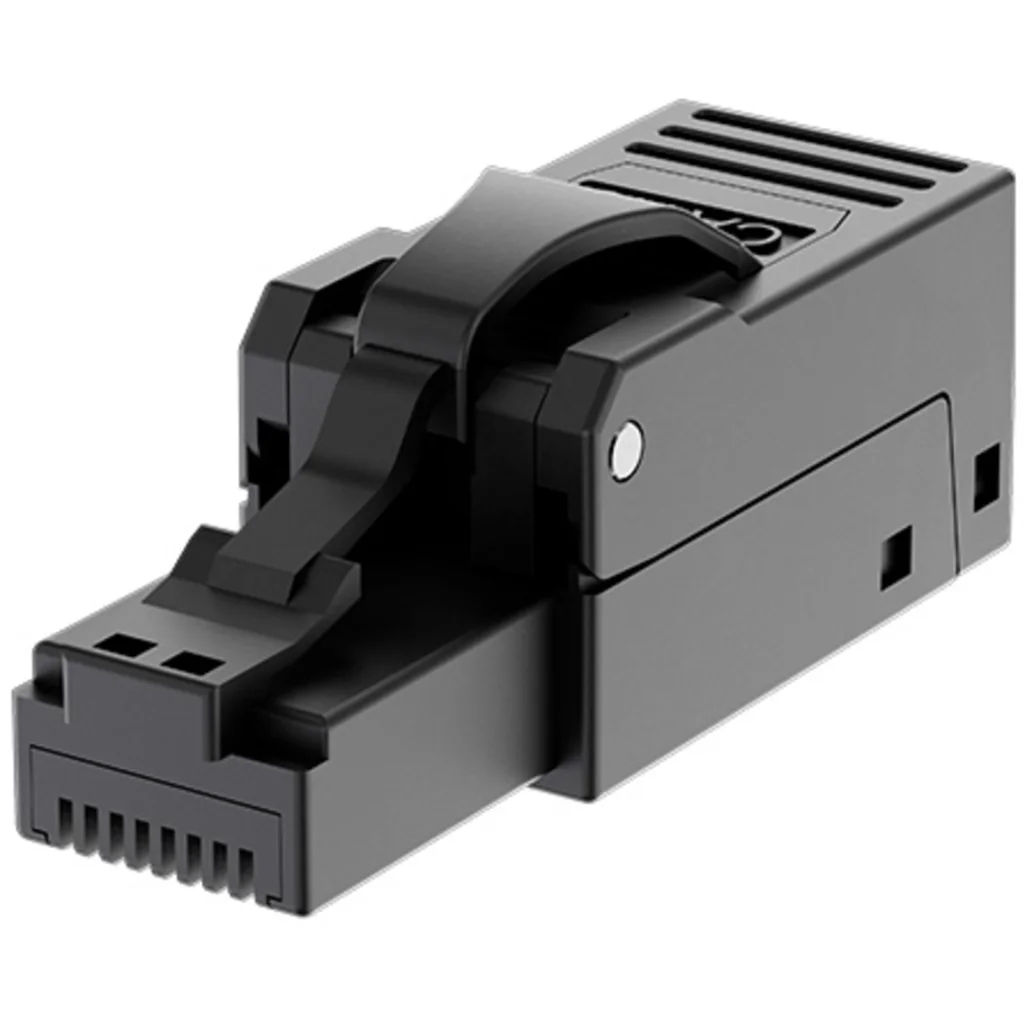

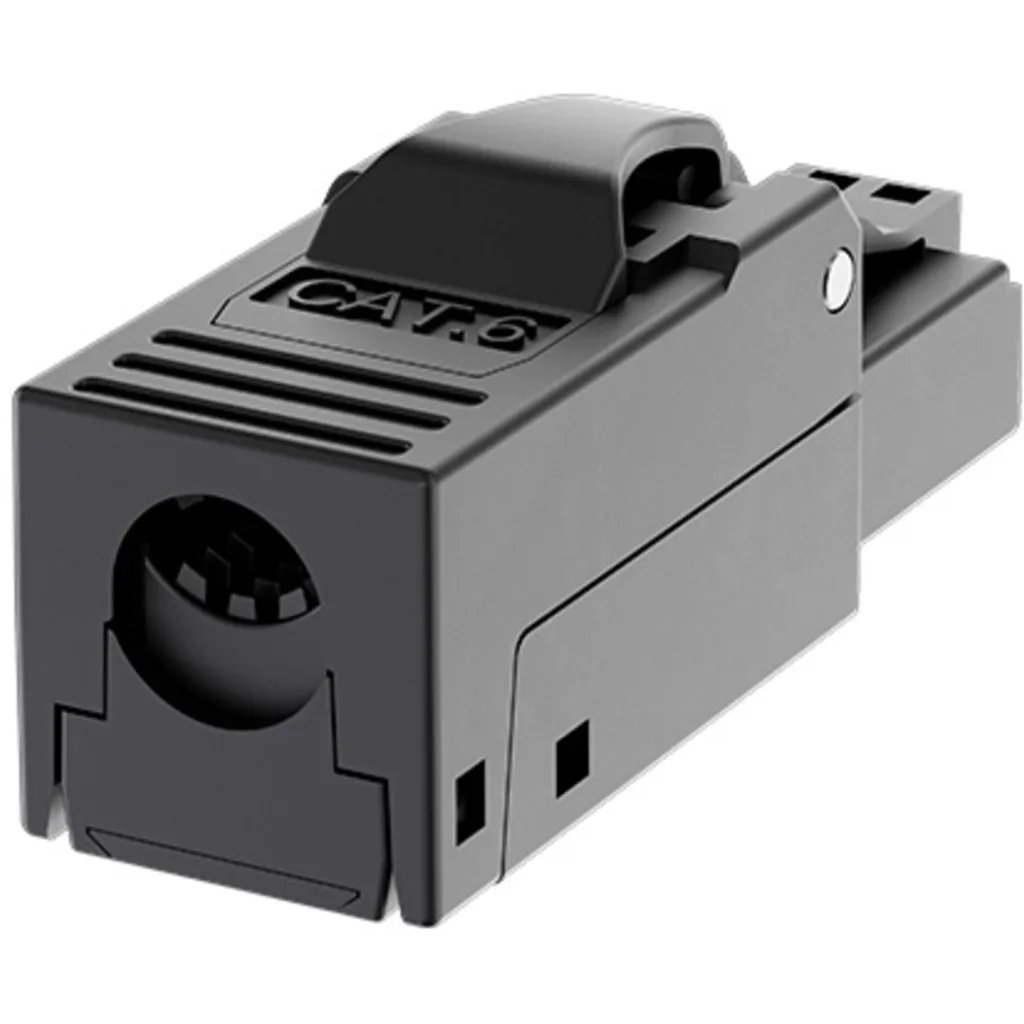

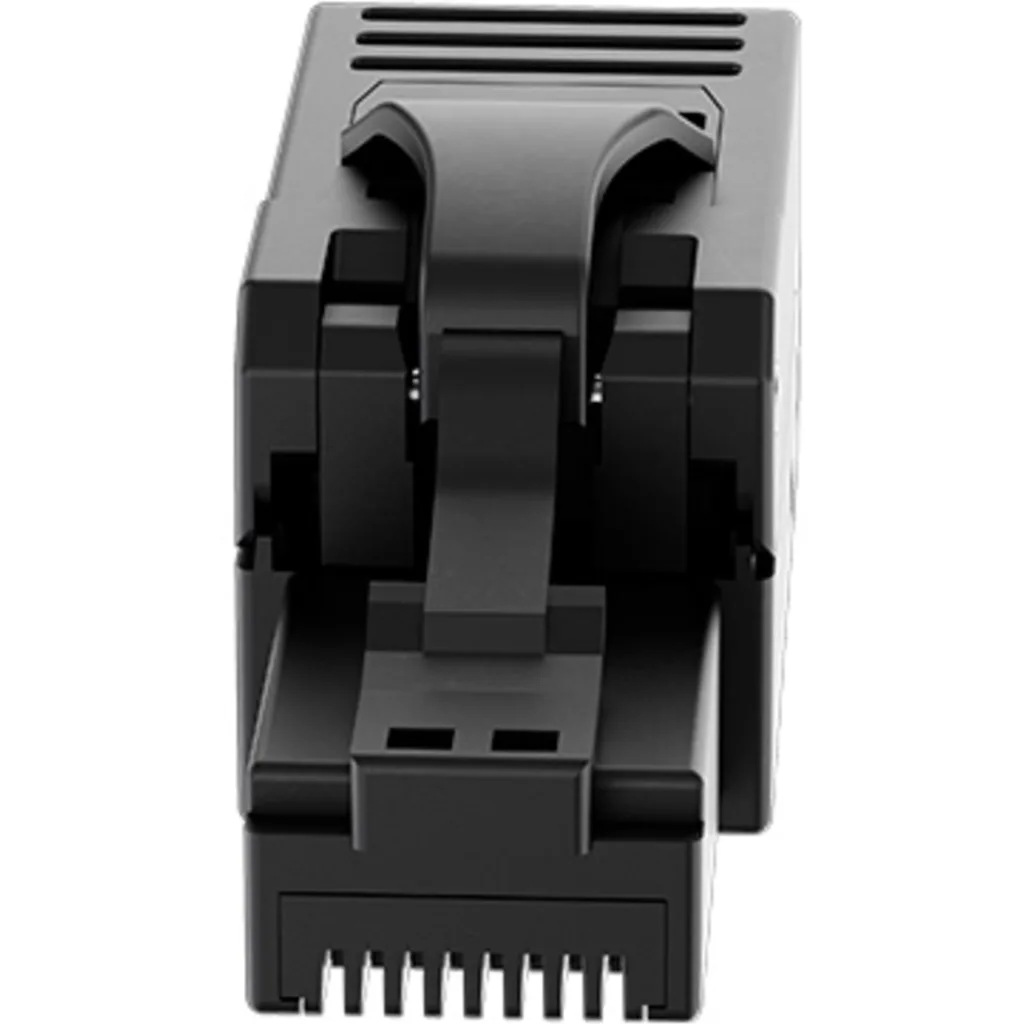

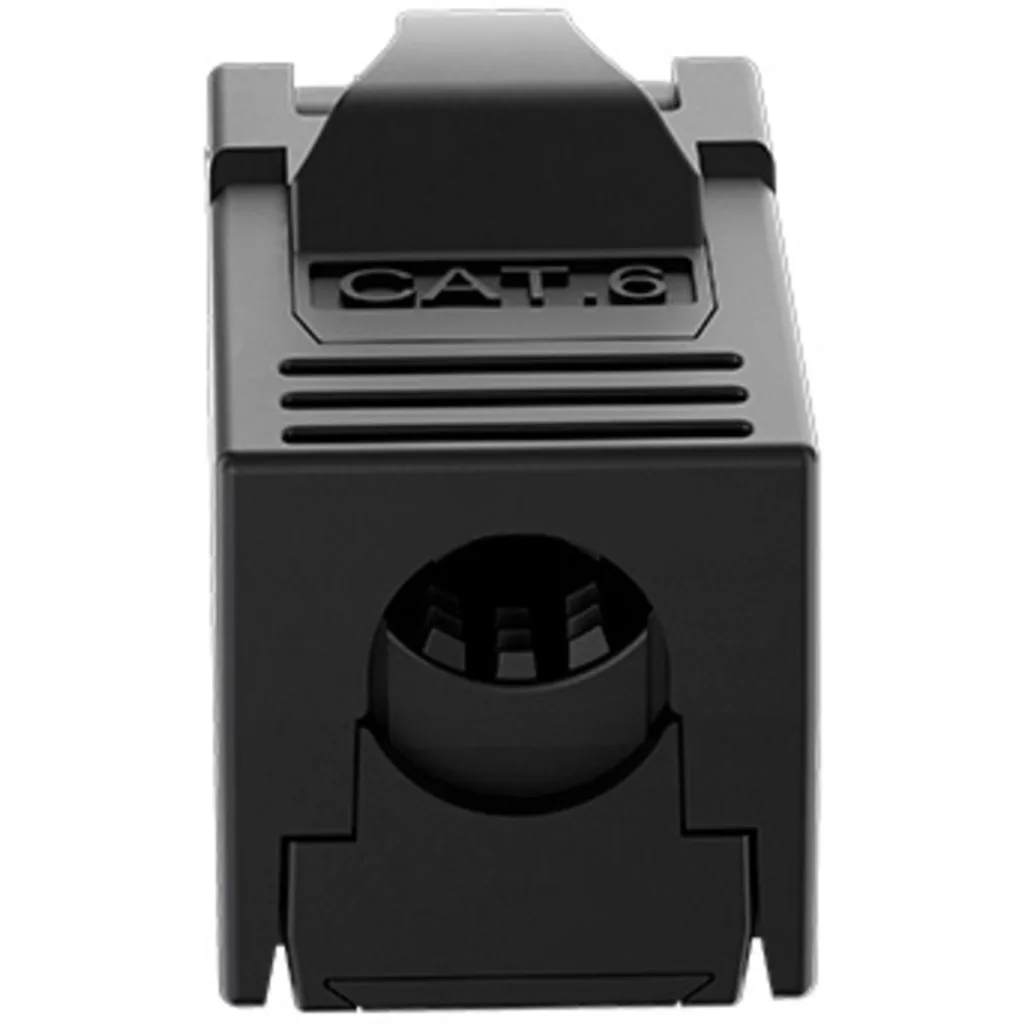

El conector modular Nexxt Solutions Cat6 RJ45 no blindado para enlace terminal, modelo NGM-UTG00, está diseñado para terminar cableado de red horizontal y conectar directamente dispositivos Ethernet. Su formato MPTL ofrece una alternativa práctica a las salidas de equipo o a los conectores Keystone en instalaciones de cableado estructurado, y resulta adecuado para redes privadas, públicas y empresariales, incluidos puntos de acceso inalámbricos, cámaras de seguridad y dispositivos IoT con alimentación PoE.

Este conector de red admite transmisión de hasta 5 Gigabit Ethernet (5G), con un ancho de banda de 250 MHz y una distancia máxima de enlace especificada de 90 metros. Es compatible con cableado T568A y T568B y cumple con IEC 60603-7, lo que facilita su integración con componentes Cat6 compatibles y ayuda a mantener una terminación ordenada y confiable.

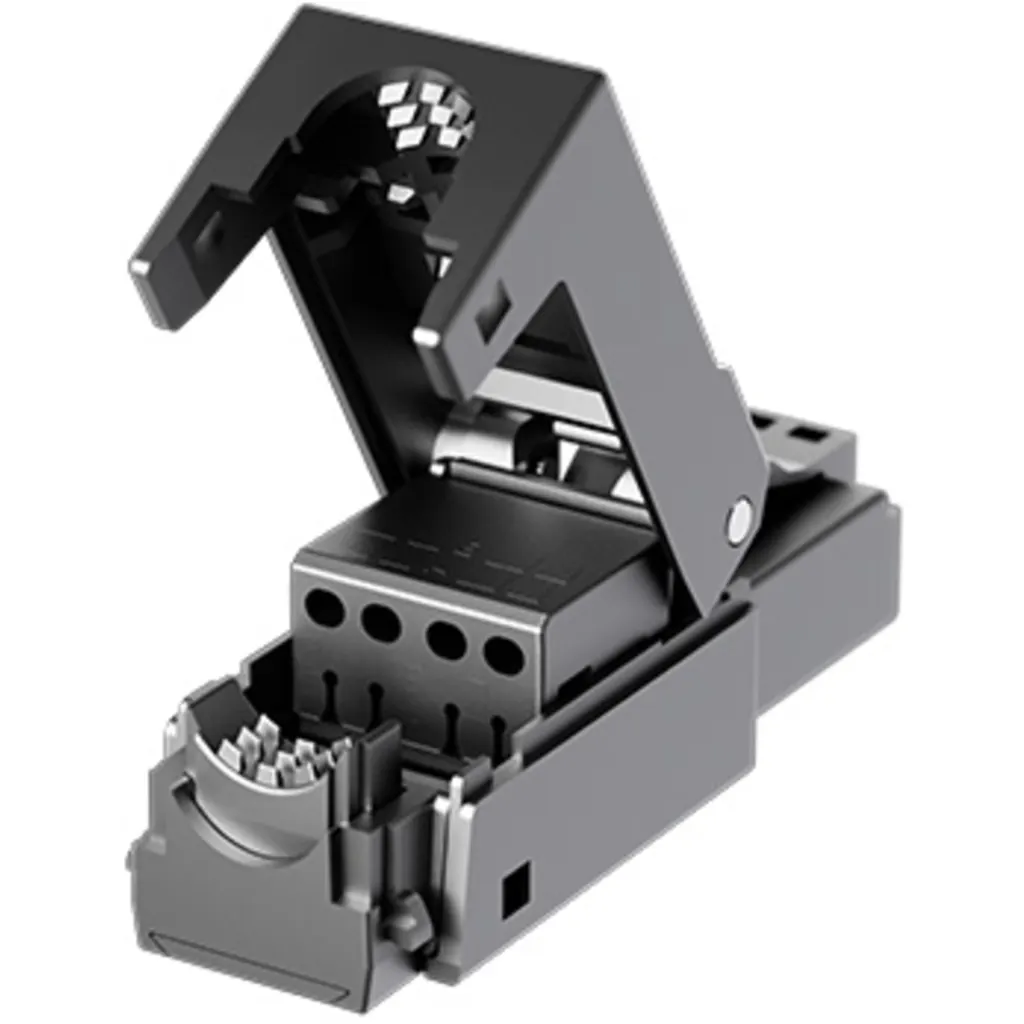

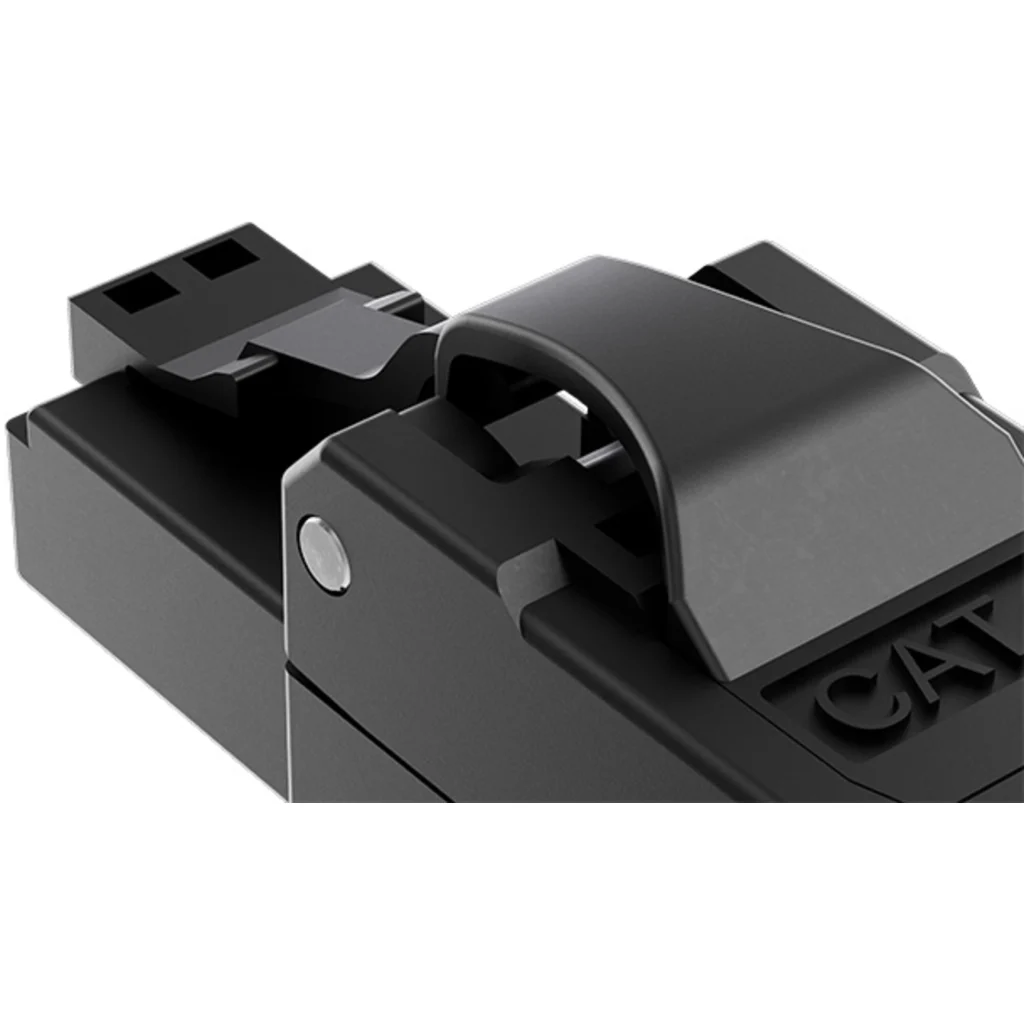

Su diseño está pensado para simplificar el trabajo en campo: permite una terminación rápida sin herramientas especializadas y cuenta con una barra de gestión que ayuda a alinear los conductores durante la instalación. Es compatible con cables sólidos o trenzados de 23 a 26 AWG, con diámetro exterior de 4,4 a 6,8 mm, por lo que se adapta a distintos tipos de cableado Cat6.

Los componentes están fabricados con materiales seleccionados para ofrecer durabilidad y un desempeño estable. Las piezas plásticas especificadas son de policarbonato con clasificación UL94V-2, mientras que la placa PCB cuenta con clasificación UL94V-0. Los contactos del módulo RJ45 son de bronce fosforoso niquelado y tienen un recubrimiento de oro de al menos 50 micro pulgadas en el área de contacto, para favorecer la conductividad y la resistencia a la corrosión. El terminal IDC, de aleación de cobre estañada, proporciona una conexión firme con el cable.

Para instalaciones de uso frecuente, el conector ofrece un mínimo de 750 ciclos de inserción y una fuerza de retención de 7,7 kg entre el enchufe y el conector. También admite al menos 20 ciclos de reinserción IDC. Sus especificaciones eléctricas incluyen una resistencia de contacto máxima de 20 mΩ, resistencia de entrada a salida en corriente continua de hasta 100 mΩ y corriente de 2 A a 25 °C.

El Nexxt Solutions NGM-UTG00 funciona en temperaturas de -10 °C a 60 °C, tiene protección IP20 y cumple con las normas RoHS e ISO 11801; además, cuenta con certificación UL 1863. Sus dimensiones son 42,8 × 14,45 × 16,5 mm y su peso es de 6,8 g. Se entrega en bolsa plástica, en una presentación de 1 unidad, y cuenta con garantía limitada de por vida, sujeta a las condiciones del fabricante.

• Tipo de producto: Conector modular no blindado para enlace terminal Cat6
• Marca: Nexxt Solutions
• Modelo: NGM-UTG00
• Conector: RJ45
• Velocidad de transmisión: 5 Gbps
• Ancho de banda: 250 MHz
• Distancia máxima del enlace: 90 m
• Cableado compatible: T568A y T568B
• Calibre de cable compatible: 23–26 AWG, sólido o trenzado

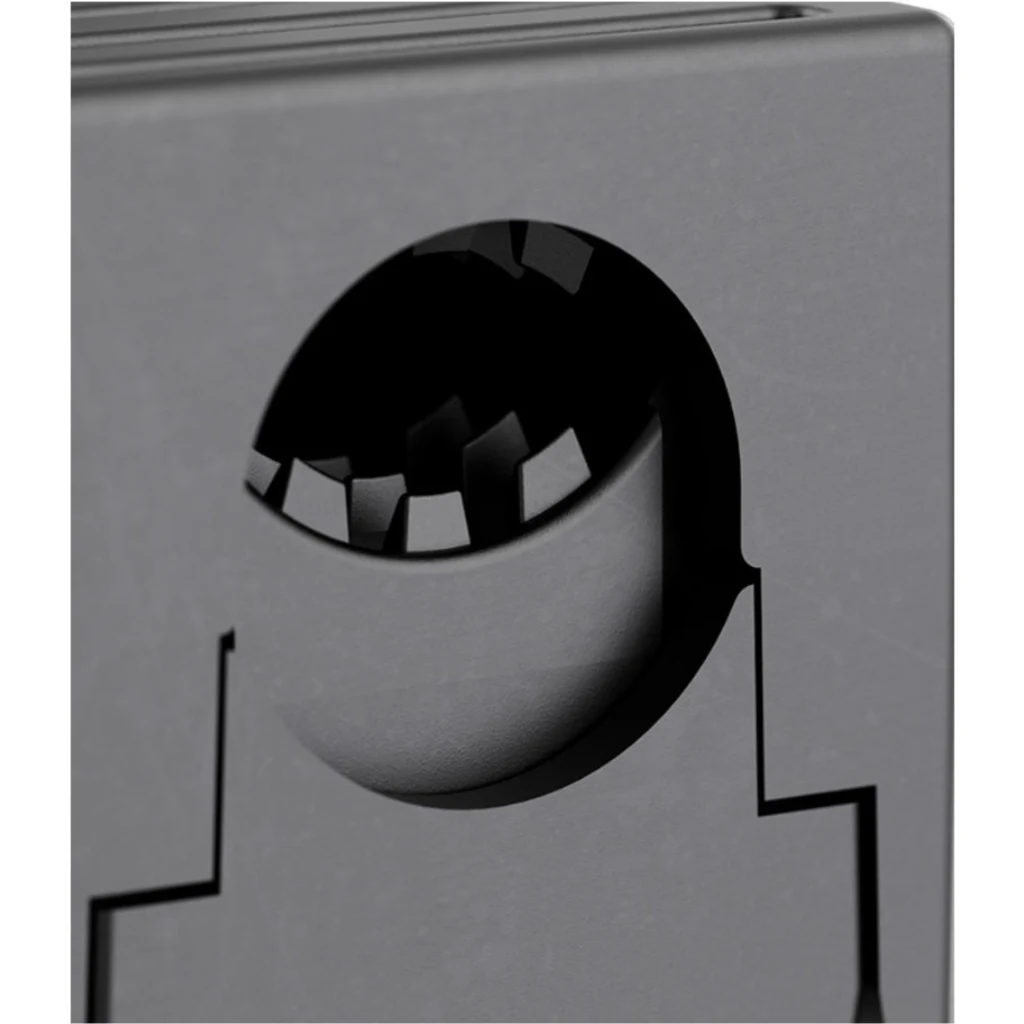

• Diámetro externo del cable compatible: 4,4–6,8 mm
• Compatibilidad con estándares: IEC 60603-7
• Ciclos de inserción: 750 como mínimo
• Fuerza de retención: 7,7 kg
• Protección contra la intemperie: IP20
• Material de los contactos: Bronce fosforoso niquelado, con recubrimiento de oro de 50 micro pulgadas como mínimo

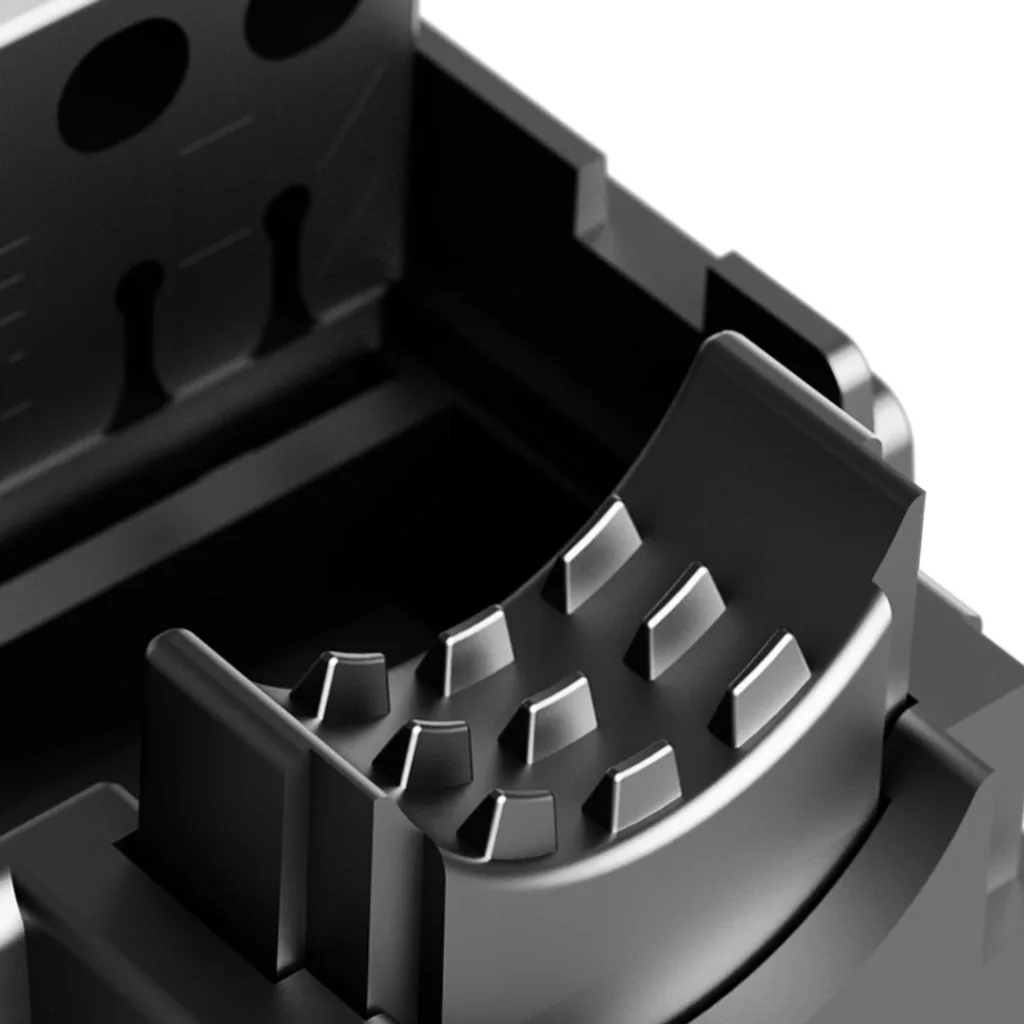

• Material del terminal IDC: Aleación de cobre estañada
• Temperatura de funcionamiento: −10 °C a 60 °C
• Certificaciones y normas: RoHS, ISO 11801, UL 1863
• Dimensiones: 42,8 × 14,45 × 16,5 mm
• Peso: 6,8 g
• Contenido del empaque: 1 unidad

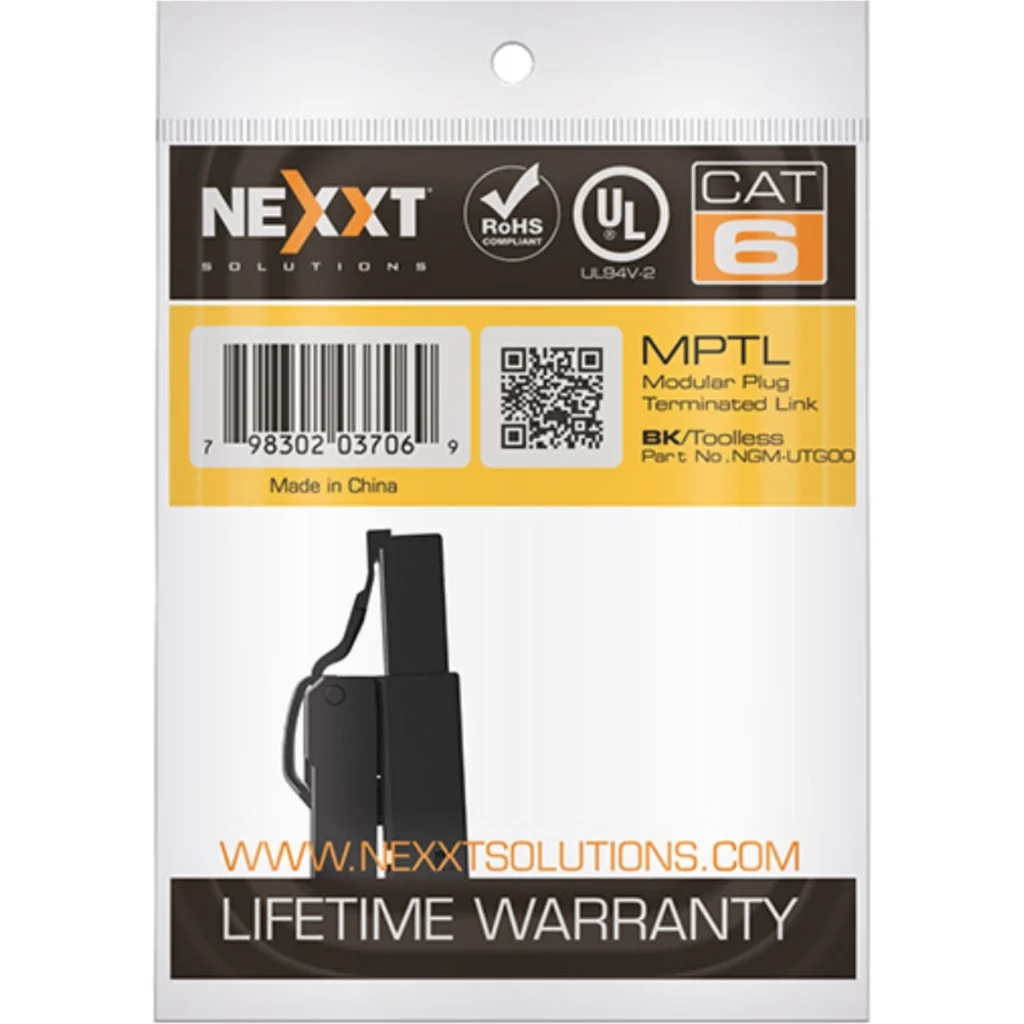

• Empaque: Bolsa de plástico
• Garantía: Limitada de por vida
• UPC: 798302037069
