Notifier - Module Relay Type C
Precio:
IVA Incluido
Disponible, más de 20 unidades
Descripción

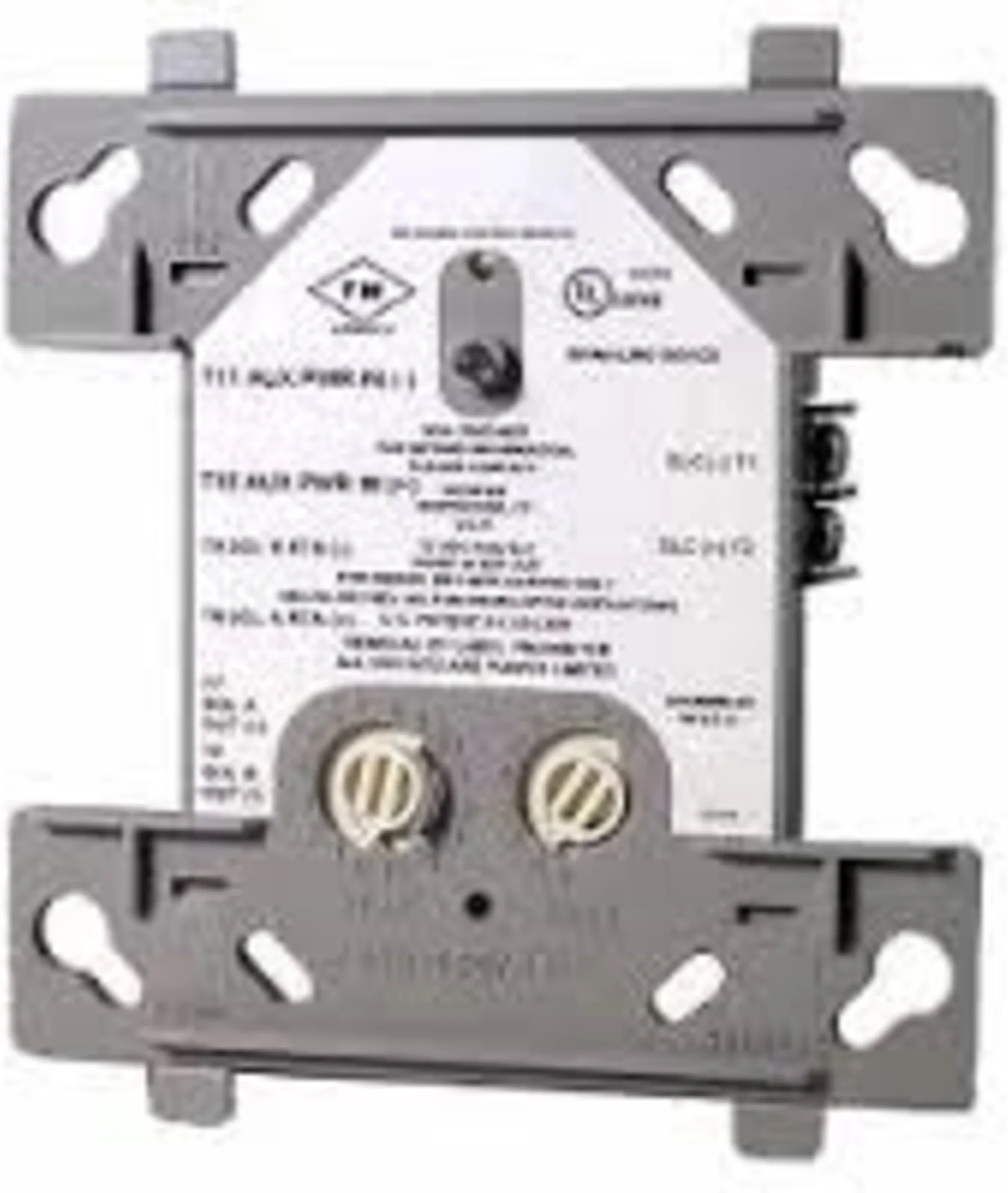

El Notifier Module Relay Type C es un módulo direccionable inteligente de la línea Notifier, fabricada por Honeywell, diseñado para integrarse en sistemas de alarma contra incendios. La referencia de la serie incluye el FRM-1(A), módulo de relé direccionable, que proporciona salidas de contacto seco para activar equipos auxiliares mediante órdenes del panel de control. La documentación también describe el FCM-1(A), módulo de control, destinado a conmutar circuitos de notificación y aplicaciones de audio compatibles.
El FRM-1(A) permite controlar dispositivos como ventiladores, compuertas, equipos de climatización, retenedores de puertas y otros sistemas auxiliares. Sus dos contactos secos Form C conmutan simultáneamente y pueden programarse para operar según la lógica del panel, de forma manual o automática. También puede utilizarse en aplicaciones como el apagado de unidades de tratamiento de aire o el restablecimiento de la alimentación de detectores de humo de cuatro hilos, siempre de acuerdo con el diseño del sistema.
El FCM-1(A) ofrece una salida de control para circuitos de aparatos de notificación, como sirenas, estrobos y altavoces. Puede conmutar alimentación NAC de 24 VCC o audio de hasta 70,7 V RMS, 50 W, según la aplicación. Supervisa circuitos de notificación o control Clase B (Estilo Y) y Clase A (Estilo Z), e informa al panel sobre condiciones de circuito abierto, normal o cortocircuito. Al activarse, conecta la fuente externa a la carga con la polaridad adecuada y mantiene dicha fuente aislada del lazo de comunicación.
Ambos módulos se comunican con paneles Notifier mediante un lazo SLC direccionable y ocupan una dirección individual. Admiten direcciones del 01 al 159 en lazos FlashScan y del 01 al 99 en modo CLIP, configuradas mediante selectores rotativos. La identificación de tipo integrada permite que el panel reconozca automáticamente el dispositivo y distinga un módulo de un sensor. El protocolo FlashScan está diseñado para agilizar la comunicación entre dispositivos inteligentes y el panel.
Un indicador LED integrado parpadea en verde al recibir comunicaciones del panel y permanece encendido en rojo cuando el módulo está activado. El parpadeo puede deshabilitarse globalmente desde el sistema. El diseño incorpora inmunidad elevada frente a interferencias electromagnéticas y de radiofrecuencia, además de tornillos SEMS con placas de sujeción para facilitar el cableado.
El FRM-1(A) funciona con una tensión normal de 15 a 32 VCC, tiene un consumo máximo de 6,5 mA con el LED encendido y un consumo medio de 230 µA en sondeo directo o 255 µA en sondeo grupal. El FCM-1(A) también opera entre 15 y 32 VCC, con un consumo máximo de 6,5 mA con el LED encendido. Para este módulo, la corriente máxima NAC indicada es de 3 A en cableado Clase B y 2 A en Clase A; la pérdida máxima de línea NAC es de 4 VCC.
Los contactos del FRM-1(A) admiten distintas cargas resistivas e inductivas dentro de sus valores nominales, que varían según la tensión, el tipo de carga y si la aplicación es codificada o no codificada. Antes de conectar equipos, es importante comprobar las capacidades eléctricas específicas y la compatibilidad con el panel y la aplicación prevista. La instalación y configuración deben realizarse conforme a la documentación técnica vigente de Notifier y a los requisitos locales aplicables a sistemas de protección contra incendios.
Los módulos tienen dimensiones aproximadas de 114,3 mm de alto × 101,6 mm de ancho × 31,75 mm de profundidad y se montan en una caja cuadrada de 101,6 mm con una profundidad de 53,975 mm. Funcionan en temperaturas de 0 °C a 49 °C y con una humedad relativa del 10 % al 93 %, sin condensación. Entre los accesorios indicados se encuentran la caja de montaje superficial SMB500 y la barrera CB500; esta última se requiere en determinadas configuraciones para separar cableado con limitación de potencia y sin limitación de potencia dentro de la misma caja.
La versión con sufijo (A) corresponde al modelo listado por ULC, según la información del fabricante. La ficha técnica menciona aprobaciones y listados como UL, ULC para la versión correspondiente, FM, CSFM, MEA y FDNY; la disponibilidad de cada certificación puede depender del modelo y de la jurisdicción. Para seleccionar el producto adecuado, confirmar compatibilidad, ratings de contacto y requisitos de montaje, se recomienda consultar la ficha técnica y los manuales de instalación específicos del FCM-1(A), FRM-1(A) y del lazo SLC.
Características:
- Marca: Notifier
- Fabricante: Honeywell
- Categoría: Incendio
- Tipo de producto: Módulo de control y relé direccionable
- Modelos: FCM-1(A) y FRM-1(A)
- Función del FCM-1(A): Controla circuitos de dispositivos de notificación, como sirenas, estrobos y altavoces
- Función del FRM-1(A): Proporciona dos contactos secos Form C para activar dispositivos auxiliares
- Protocolo de comunicación: FlashScan y CLIP
- Direcciones disponibles: 1–159 en lazos FlashScan; 1–99 en lazos CLIP
- Tensión de funcionamiento: 15–32 VCC
- Consumo máximo: 6,5 mA con LED encendido
- Corriente media de funcionamiento del FCM-1(A): 350 µA en sondeo directo; 375 µA en sondeo grupal con LED intermitente
- Corriente media de funcionamiento del FRM-1(A): 230 µA en sondeo directo; 255 µA en sondeo grupal
- Salida del FCM-1(A): 24 VCC para circuitos NAC o audio de hasta 70,7 V RMS
- Corriente máxima NAC: 3 A en cableado Clase B; 2 A en Clase A
- Clasificación de contactos del FRM-1(A): Hasta 3 A a 30 VCC, según el tipo de carga
- Temperatura de funcionamiento: 0–49 °C
- Humedad de funcionamiento: 10–93 % sin condensación
- Dimensiones: 114,3 × 101,6 × 31,75 mm
- Montaje: Caja cuadrada de 101,6 mm, con 53,975 mm de profundidad
- Material de la placa frontal: Plástico resistente al calor, color blanquecino
- Certificaciones y aprobaciones: UL, ULC (versión A), FM, CSFM, MEA y FDNY
- Accesorios compatibles: Caja SMB500 y barrera CB500
