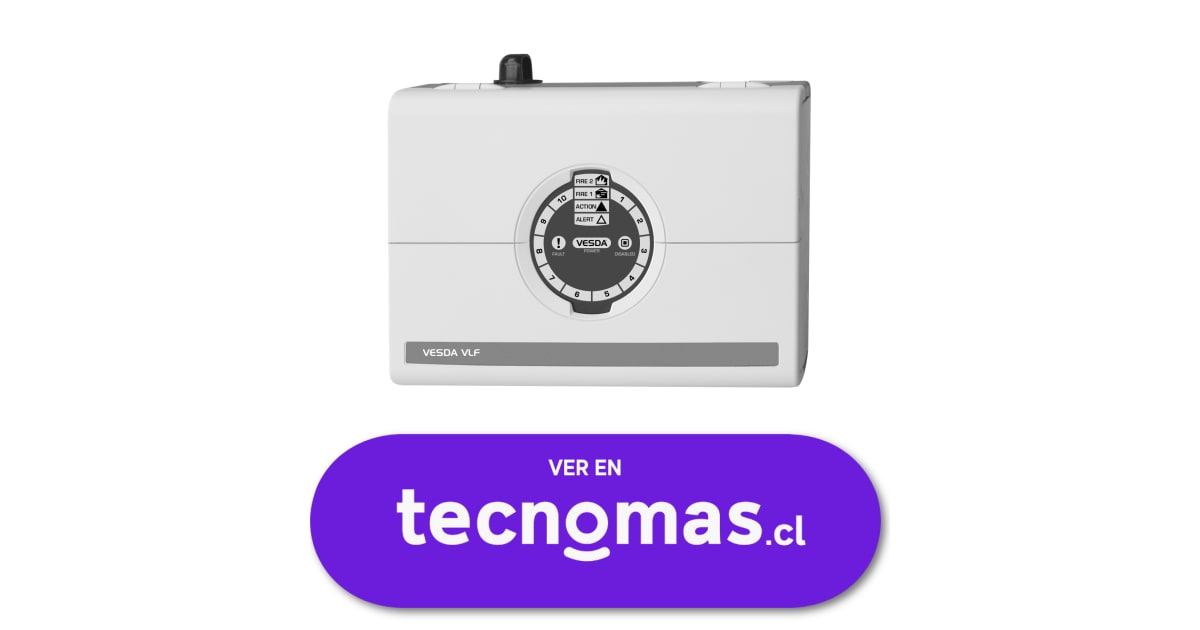

El detector de humo por aspiración Notifier VESDA VLF-500 está diseñado para ofrecer detección muy temprana de humo en espacios pequeños donde la continuidad de las operaciones y la protección de equipos o procesos críticos son prioritarias. Su cobertura puede alcanzar hasta 5.380 pies cuadrados (500 m²), según los códigos y normas locales aplicables. Es una solución de detección de incendios para entornos empresariales que requieren identificar indicios de humo antes de que sean evidentes mediante detectores convencionales.

El VESDA VLF-500 toma continuamente muestras de aire a través de una red de tuberías con orificios de muestreo. El aire pasa por un filtro y llega a una cámara de detección láser, donde la tecnología de dispersión de luz identifica cantidades muy pequeñas de humo. Este método de aspiración permite supervisar el aire de forma continua y comunicar el estado del detector mediante su pantalla, salidas de relé o tarjetas de interfaz opcionales.

Una de sus ventajas es la instalación y puesta en marcha directa: el equipo puede configurarse y comisionarse sin herramientas especiales de programación ni una interfaz adicional. La pantalla de 3,5 pulgadas incorpora el indicador Smoke Dial™, que facilita reconocer visualmente el nivel de humo y el estado del sistema. Para el mantenimiento, la función Instant Fault Finder™ ayuda a identificar la condición de falla desde el propio detector, de modo que la información pueda compartirse con el servicio técnico antes de una visita.

El detector incorpora sensado ultrasónico del flujo de aire, que proporciona una lectura directa del caudal en la red de muestreo. Esta tecnología es inmune a los cambios de temperatura y presión del aire y no se ve afectada por la contaminación, lo que contribuye a una supervisión fiable del flujo. Además, las funciones AutoLearn™ Smoke y AutoLearn™ Flow permiten establecer automáticamente umbrales adecuados de humo y flujo durante un periodo configurable, sin modificar los valores de alarma preestablecidos mientras se ejecuta el aprendizaje.

El VESDA VLF-500 ofrece umbrales programables para distintos niveles de alarma, retardos individuales de 0 a 60 segundos y dos configuraciones de umbral seleccionables por tiempo o mediante una entrada de propósito general. Sus tres relés con contactos normalmente abiertos o cerrados corresponden a las señales Fire 1, Action y Fault. También dispone de entradas para funciones como reinicio, deshabilitación, espera, selección de alarmas y entrada externa, además de un puerto de programación RS232 y compatibilidad con tarjetas de interfaz opcionales.

Para facilitar el análisis y el mantenimiento, el equipo registra hasta 18.000 eventos con fecha y hora en registros no volátiles separados, incluidos niveles de humo y flujo, estados del detector y fallas. La puerta de acceso de servicio permite acceder a controles de reinicio, deshabilitación, prueba de incendio, AutoLearn e Instant Fault Finder. El diseño de la red de muestreo admite configuraciones preingenierizadas y opciones definidas mediante la herramienta de modelado ASPIRE™, de acuerdo con las condiciones de instalación.

El detector funciona con alimentación nominal de 24 V CC, con un rango de entrada de 18 a 30 V CC. Sus dimensiones son aproximadamente 256 × 183 × 92 mm y su peso es de unos 2 kg. Cuenta con clasificación IP30 y puede instalarse en posición vertical, invertida u horizontal. Las condiciones especificadas incluyen una temperatura ambiente de 0 a 38 °C, humedad relativa de 5 % a 95 % sin condensación y aire muestreado de −20 a 60 °C, sujeto a que alcance la temperatura ambiente del detector al ingresar al equipo.

La red de muestreo admite una tubería de hasta 50 m con un máximo de 16 orificios, o dos ramales de hasta 30 m cada uno con un máximo de 8 orificios por ramal, según el diseño y la aplicación. El equipo acepta tuberías métricas y de estándar americano. La cobertura efectiva y la configuración deben verificarse conforme a los códigos locales, las guías de diseño y las instrucciones de instalación del fabricante.

El modelo VESDA VLF-500 UL cuenta con aprobaciones y listados indicados para UL 268, 7.ª edición, ULC, CSFM, FM, FDA, FCC y RCM. Las aprobaciones aplicables pueden variar según la versión y el mercado, por lo que se recomienda confirmar la matriz vigente del fabricante antes de especificar o instalar el producto. Para una instalación y puesta en servicio correctas, deben seguirse la documentación técnica y las instrucciones correspondientes al modelo seleccionado.

• Marca: Notifier
• Modelo: VESDA VLF-500
• Tipo de producto: Detector de humo por aspiración
• Área de cobertura: Hasta 500 m²
• Tecnología de detección: Láser con dispersión de luz
• Alimentación: 24 V CC nominal (18–30 V CC)
• Consumo: 410 mA nominal; 490 mA en alarma
• Rango de umbrales de alarma: Alerta y Acción: 0,025–2,00 % obs./m; Fire 1 y Fire 2: 0,025–20,00 % obs./m
• Salidas de relé: 3 relés conmutados (Fire 1, Action y Fault), contactos NO/NC de 2 A a 30 V CC máx.
• Registro de eventos: Hasta 18.000 eventos con fecha y hora
• Red de muestreo: Hasta 50 m en una tubería o 30 m por ramal en dos tuberías
• Diámetro de tubería de entrada: 25 mm métrico o ¾ in IPS (21 mm)
• Rango de temperatura ambiente: 0–38 °C
• Rango de temperatura del aire muestreado: −20–60 °C
• Humedad de funcionamiento: 5–95 % HR, sin condensación
• Grado de protección: IP30
• Montaje: Vertical, invertido u horizontal
• Dimensiones (ancho × alto × profundidad): 256 × 183 × 92 mm
• Peso: Aproximadamente 2 kg
• Pantalla: Indicador Smoke Dial de 3,5 pulgadas con indicadores de alarma y estado
• Funciones: Detección ultrasónica del flujo de aire, AutoLearn de humo y flujo, Instant Fault Finder y configuración en línea o fuera de línea
• Certificaciones y aprobaciones: UL 268, 7.ª edición; ULC; CSFM; FM; FDA; FCC; RCM
• Categoría: Incendio
