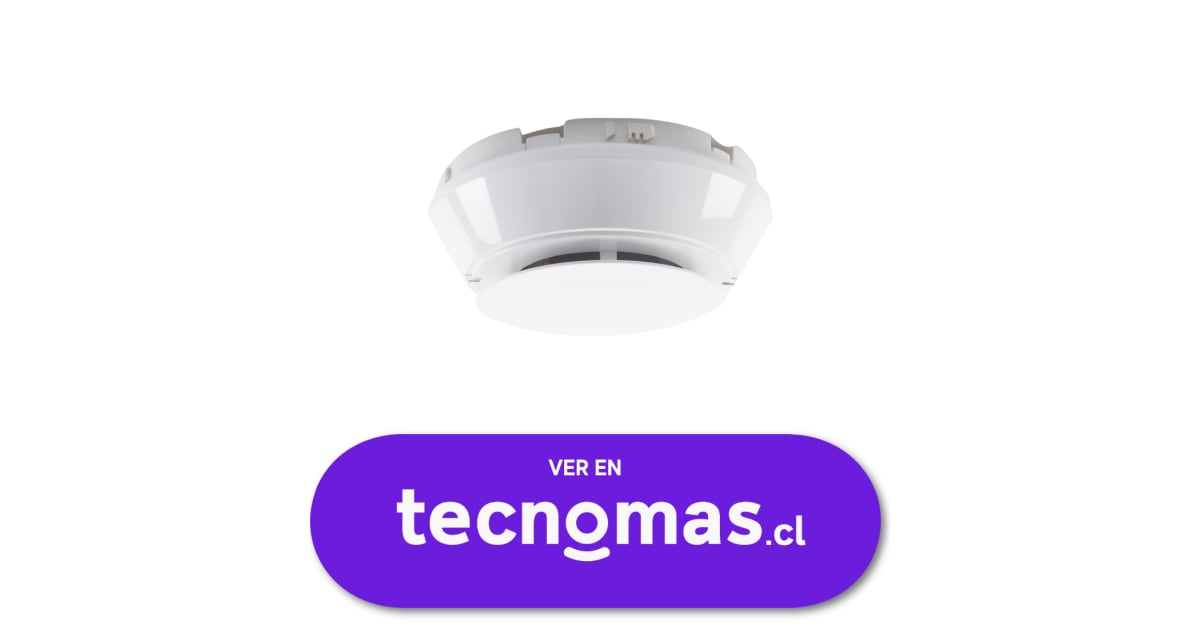

Notifier Detector de Humo Fototérmico Inteligente Serie 951 es un dispositivo de seguridad esencial diseñado para detectar humo y cambios de temperatura en entornos comerciales y residenciales. Este detector, parte de la reconocida marca Notifier, es fabricado por Honeywell, garantizando calidad y fiabilidad en la protección contra incendios.

La Serie FSP-951 de detectores de humo fototérmicos inteligentes está diseñada no solo para ofrecer un rendimiento excepcional, sino también para integrarse estéticamente en cualquier espacio. Su diseño moderno y elegante, junto con una cámara de detección óptica mejorada, permite una respuesta rápida a una amplia gama de fuentes de combustión, cumpliendo con los estándares de código más estrictos.

Una de las características más destacadas de este detector es su capacidad de programación de sensibilidad a través del software del panel de control. Esto significa que la sensibilidad del detector se puede ajustar según las necesidades específicas del entorno, y se monitorea continuamente, reportando cualquier cambio al panel. Además, la capacidad de identificación de puntos permite establecer la dirección de cada detector mediante interruptores rotativos, facilitando el mantenimiento selectivo cuando la contaminación de la cámara alcanza niveles inaceptables.

El FSP-951T incluye un termistor electrónico dual que proporciona una detección térmica fija a 135°F (57°C), mientras que el FSP-951R es un detector capaz de realizar pruebas remotas, ideal para su uso con las carcasas de detectores de conductos de la serie DNR. Ambos modelos son compatibles con aplicaciones FlashScan® y CLIP, lo que asegura una comunicación estable y con inmunidad al ruido.

La instalación del FSP-951 es sencilla gracias a su base desmontable, que permite un fácil acceso para el servicio y mantenimiento. Las instrucciones de instalación se incluyen con cada detector, y se recomienda montarlo en una caja eléctrica que tenga al menos 1.5" (3.81 cm) de profundidad. Este detector está diseñado para cumplir con los estándares comerciales y ofrece una apariencia atractiva, lo que lo convierte en una opción ideal para cualquier instalación.

En términos de operación, el FSP-951 está diseñado para cumplir con la norma UL 268, 7ª edición, y se preestablece en un nivel de sensibilidad nominal del 1.5% para el umbral de alarma del panel. Su bajo consumo de energía en modo de espera y su capacidad de comunicación con el panel de control aseguran un funcionamiento eficiente y confiable.

Con una construcción de plástico resistente al fuego, el FSP-951 no solo es funcional, sino también duradero. Su diseño sellado contra la presión de retroceso y los tornillos SEMS para el cableado de la base separada garantizan una instalación segura y efectiva. Además, el detector cuenta con una función de prueba funcional incorporada que se activa mediante un imán externo, facilitando el mantenimiento regular.

En resumen, el Notifier Detector de Humo Fototérmico Inteligente Serie 951 es una solución avanzada y confiable para la detección de humo y temperatura, ideal para proteger tanto espacios comerciales como residenciales. Su diseño innovador, junto con características técnicas avanzadas, lo convierten en una opción destacada en el mercado de sistemas de detección de incendios.

• Marca: Notifier
• Categoría: Incendio
• Descripción: Notifier - Smoke sensor - y temperatura
• Encabezamiento / Fabricante: Honeywell
• Header / Brand: Notifier
• Detector de humo fototérmico inteligente: Sí
• Modelo: FSP-951
• Tipo de sensor: Fotoeléctrico
• Conexión: Dos hilos SLC
• Compatibilidad: FlashScan® y CLIP
• Temperatura de operación: 32°F a 122°F (0°C a 50°C)
• Rango de humedad relativa: 10% – 93% no condensante
• Voltaje de operación: 15 - 32 voltios DC pico
• Corriente de espera: 200µA @ 24 VDC
• Corriente máxima: 4.5 mA @ 24 VDC
• Peso de envío: 3.4 oz. (95 g)
• Calificación térmica: 135°F (57°C)
• Listados y aprobaciones: UL/ULC, FM Approved, CSFM: 7272-0028:0503
• Diseño: Bajo perfil, estético
• Características adicionales: Prueba remota, interruptor de prueba funcional, pantalla resistente a insectos
